Moderní konstrukce a dovybavení konstrukcí vyžadují řešení základů, která minimalizují narušení staveniště, zmírňují rizika vibrací a eliminují čekací doby. Tradiční metody zakládání často spoléhají na velké přemístění půdy nebo vyžadují dlouhé doby zrání betonu. A šroubovitý beranidlo nahrazuje masivní nárazovou sílu přesným točivým momentem. Nabízí matematicky ověřitelné řešení s okamžitou nosností pro složitá staveniště.
Při stavbě blízké citlivé infrastruktury nebo provozu ve stísněných prostorech čelíte jedinečným výzvám. Potřebujete vybavení, které zaručí stabilitu bez rizika poškození sousední konstrukce. Tato příručka se zabývá inženýrskou mechanikou, instalačními pracovními postupy a kritickými hodnotícími kritérii základových strojů založených na kroutícím momentu. Zjistíte, jak přesně určit, zda je toto zařízení to pravé pro váš další komerční, průmyslový nebo rezidenční projekt.
Mechanismus: Funguje na základě točivého momentu (řezání do půdy) spíše než síly nárazu (bušení), čímž eliminuje vibrace země.
Rychlost a efektivita: Instaluje se průměrnou rychlostí 2 stopy za minutu (6–10 otáček za minutu), což umožňuje umístit 50stopou hromadu za méně než hodinu s nulovou dobou vytvrzování betonu.
Škálovatelnost zařízení: Kompatibilní se stroji od ručních hydraulických pohonů až po rypadla o hmotnosti 50 000 liber, které umožňují prostor nad hlavou již od 6 stop.
Shoda a ověřování: Nosnost se vypočítává a ověřuje v reálném čase pomocí digitálních indikátorů točivého momentu.
Zařízení pro hlubinné zakládání nemůžete plně využít, aniž byste porozuměli jeho základní mechanice. Šroubový pohon funguje jako specializované příslušenství hydraulického motoru. Inženýři jej navrhli speciálně ke zkroucení ocelových hřídelí vybavených spirálovými ložiskovými deskami přímo do země. Tyto nosné desky fungují jako obří šrouby a zamykají se do nosné vrstvy půdy.

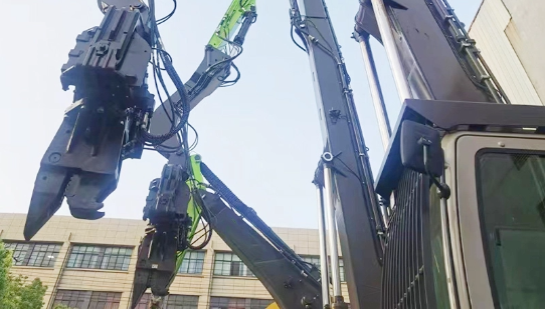

Rozdíl mezi rotačním momentem a nárazovým úderem definuje tuto technologii. Na rozdíl od tradičního Pile Driver , který používá padací kladiva nebo vibrační sílu k prudkému přemístění země, spirálový systém spoléhá na rotaci s konstantním stoupáním. V podstatě se zařezává do půdy. Nevrže, nevykopává ani nevrtá zeminu z díry. Toto čisté krájení zachovává přirozenou hustotu okolní půdy, která zůstává rozhodující pro maximální nosnost.
Systém se opírá o tři různé mechanické komponenty, které pracují v souzvuku:
Hydraulický hnací motor (hlava pohonu): Toto je primární motor přídavného zařízení. Převádí tok hydraulické kapaliny z nosného stroje na obrovskou rotační sílu. Tento výstup měříme v librách točivého momentu.
Hnací nástroj/adaptér: Toto robustní ocelové propojení spojuje motor s konkrétní hřídelí piloty. Adaptéry se liší podle toho, zda projekt vyžaduje kulatou trubkovou šachtu nebo plnou čtyřhrannou šachtu.
Carrier Machine: Toto je základní mobilní zařízení. Poskytuje hydraulický tok k roztočení motoru a fyzický přítlak (dav) k tlačení hromady do země. V závislosti na místních omezeních můžete použít minirypadla, smykové nakladače nebo specializované pásové nosiče.
Když tyto tři prvky správně zkombinujete, dosáhnete bezproblémového procesu instalace. Zařízení přeměňuje surovou hydraulickou sílu na měřitelný, vysoce kontrolovaný postup sestupu.
Provádění v terénu vyžaduje přísné dodržování standardizovaných postupů. Musíte ovládat otáčení, sledovat úhly a nepřetržitě zaznamenávat data. Pracovní postup instalace se řídí čtyřmi vysoce strukturovanými kroky.
Krok 1: Příprava místa a vyklízení inženýrských sítí
Než se jakékoli zařízení nastěhuje, musíte najít a označit všechny podzemní inženýrské sítě. Helical zařízení vyniká ve stísněných prostorech. Kompaktní nosné stroje můžete snadno postavit. Mnoho malých jednotek prochází standardními obytnými branami. Vyžadují také minimální světlost nad hlavou, někdy se pohodlně provozují pod pouhými 6 stopami nad hlavou.
Krok 2: Rotační instalace a přítlak
Operátor umístí hlavu pohonu a začne se otáčet. Nosný stroj vyvíjí optimální přítlak, aby odpovídal přesné rozteči spirálových desek. Pokud zatlačíte příliš silně nebo příliš lehce, talíře půdu spíše rozvíří, než aby ji řezaly. Stroj pracuje při optimálních otáčkách, obvykle se otáčí při 6 až 10 otáčkách za minutu. To posune hromadu přibližně o 30 sekund na stopu. Během této fáze provádějí posádky přísné kontroly tolerance. Průmyslové normy vyžadují, aby odchylky kolmosti a sklonu zůstaly přísně v rozmezí 2 stupňů. Operátoři kontrolují tuto metriku každou stopu postupu.
Krok 3: Monitorování točivého momentu v reálném čase
Tento krok odlišuje technologii od starších metod. Instalační moment se nepřetržitě měří pomocí in-line digitálních indikátorů momentu namontovaných mezi hlavou pohonu a adaptérem. Inženýři spoléhají na zavedený empirický vztah mezi tímto instalačním momentem a konečnou únosností půdy. To vám umožní ověřit strukturální integritu na místě. Doslova spočítáte sílu základu, když jde do země.
Krok 4: Hloubka a ukončení
Posádky sjíždějí hromady dolů za místní čáru hloubky mrazu. To zabrání budoucímu mrazu, aby zvedl konstrukci. Jakmile digitální indikátory potvrdí cílový točivý moment a hromada dosáhne zadané hloubky, obsluha zastaví pohon. Ocelové hřídele seříznou na jednotnou, rovnou výšku. Nakonec přišroubují nebo přivaří na hřídele konstrukční kryty. Základ je okamžitě připraven k přenosu zatížení.
Výběr správného strojního zařízení určuje časovou osu a bezpečnostní profil vašeho projektu. Musíme objektivně vyhodnotit, kde systémy založené na točivém momentu uspějí a kde zaostávají. To zajišťuje, že nasadíte správný prostředek pro konkrétní geotechnické podmínky.
Operace s nulovými vibracemi poskytují nejpřesvědčivější argument pro rotační stroje. Moderní městské modernizace, rozšiřování nemocnic a modernizace petrochemických závodů čelí přísným seismickým předpisům. Seismické rázové vlny generované těžkými padacími kladivy mohou snadno poškodit křehkou přilehlou infrastrukturu. Momentový motor toto riziko zcela eliminuje.
Nezávislost na počasí a vodě také řídí přijetí. Tyto základy můžete instalovat bez ohledu na teploty pod bodem mrazu. Mrazivé počasí zastaví lití betonu, ale momentové motory proříznou zmrzlé horní vrstvy půdy. Kromě toho vysoká hladina podzemní vody nebrání procesu instalace. Ocelové piloty vytlačují vodu přirozeně, aniž by vyžadovaly opláštění nebo odvodňovací čerpadla.
Musíme také zvážit dopad na životní prostředí. Toto zařízení nezanechává žádné nečistoty. Na odvoz kontaminované zeminy si nemusíte najímat sklápěče. Navíc můžete hromady plně vytáhnout jednoduchým otočením hydraulického hnacího motoru. Díky tomu je systém ideální pro dočasné námořní aplikace, modulární budovy nebo iniciativy udržitelné výstavby.
Navzdory své všestrannosti čelí tyto systémy výrazným fyzickým omezením. Primárním omezením zůstává odmítnutí v podloží. Šroubovité nosné desky nemohou proniknout pevným skalním podložím nebo velkými podzemními balvany. Pokud váš web obsahuje mělké skalní podloží, budete místo toho potřebovat perkusivní vrtací nástroje.
Další překážku představují mělké husté vrstvy. Stroj se stane neúčinným, pokud narazí na extrémně husté, kamenité vrstvy půdy v prvních 1,5 metru povrchu. Za těchto podmínek stroji chybí dostatečná hmotnost nadložní půdy, aby stáhl hromadu dolů. Desky se 'vytočí', rozvíří mělkou zeminu na uvolněnou špínu a zničí její únosnost.
Nakonec zvažte profily bočního zatížení. Neupravené spirálové hřídele fungují výjimečně dobře při stlačení (síla směrem dolů) a tahu (vztlak). Standardní štíhlé hřídele však nabízejí nižší boční a ohybový odpor ve srovnání s masivními hnanými betonovými pilotami o velkém průměru. Pokud konstrukce čelí extrémnímu střihu větru nebo bočním vodním proudům, musíte upgradovat konstrukci šachty.
Funkce / Schopnost |
Spirálové zařízení (rotační) |
Tradiční vybavení (perkusní nástroje) |
|---|---|---|
Vibrační výstup |
Téměř nula. Bezpečné pro choulostivé prostředí. |
Extrémně vysoká. Vysoké riziko pro okolní stavby. |
Půda se kazí |
Žádný. Zanechává místo čisté. |
Vysoký výtlak. Často vyžaduje odstranění půdy. |
Ověření zatížení |
V reálném čase prostřednictvím digitální korelace točivého momentu. |
Vyžaduje samostatné statické/dynamické zátěžové testování. |
Penetrace podloží |
Nemůže proniknout pevným podložím. |
Může zajet nebo pevně sedět na podloží. |
Časy čekání |
Okamžitá nosnost. |
Okamžitě (ocel/dřevo) nebo 28 dní (odlití na místě). |
Komerční dodavatelé často posouvají tuto technologii daleko za základní obytné aplikace. Systém můžete přizpůsobit tak, aby zvládl extrémní průmyslové zatížení, a to přizpůsobením konstrukce zařízení a hřídelí. Všestrannost poháněcí hlavy umožňuje přepínat mezi zcela odlišnými profily zakládání na základě půdních kmenů.
Různé půdní podmínky vyžadují různé konfigurace oceli. Hnací motor má dvě geometrie primárního hřídele. Výběr správného určuje strukturální úspěšnost hromady.
Potrubí s kulatým hřídelem: Tato dutá trubková konstrukce poskytuje větší modul průřezu. Nabízí vynikající odolnost proti bočním silám a velkému kompresnímu zatížení. Kruhové hřídele obvykle nasazujeme v měkčích půdách, kde hromada musí odolávat ohybovým momentům.
Pevná čtyřhranná hřídel: Tato konfigurace obsahuje pevnou tyč z vysoce výnosné oceli. Poskytuje vyšší účinnost při instalaci v extrémně tvrdých, skalnatých půdách. Úzký profil bez námahy proniká houževnatým vápencem a hustým jílem. Vyniká také v čistě tahových aplikacích a působí jako masivní zemní kotva.
Tabulka: Aplikace s kulatým a čtvercovým hřídelem
Designový prvek |
Potrubí s kulatým hřídelem |
Pevná čtyřhranná hřídel |
|---|---|---|
Primární síla |
Boční odpor, ohyb, vzpěr. |
Pevnost v tahu, pronikání kamenitou půdou. |
Společná aplikace |
Komerční budovy, slabé svrchní půdy. |
Kotvy z drátu, hustý vápenec, kotvy. |
Kapacita točivého momentu při instalaci |
Střední až Vysoká. |
Extrémně vysoká. |
Když operátoři narazí na neobvykle slabé vrstvy půdy, nasadí injektážní techniky. Strojní zařízení stahuje dolů specializované 'bagrové desky' umístěné nad spirálovými ložiskovými deskami. Jak hromada klesá, tyto desky bagru vyřezávají větší válcovou dutinu – prstencový prostor – kolem centrální ocelové hřídele.
Posádky během instalace současně pumpují vysokopevnostní maltu do této dutiny. Injektážní hmota uzavírá ocelový hřídel a vytvrzuje přímo proti okolní zemi. Tento hybridní přístup vytváří helikální mikropilotu. Spojuje pevnost v koncích šroubovicových desek s obrovskou kapacitou bočního tření injektovaného betonového sloupu.
Nezaměňujte toto zařízení s lehkými stroji. Když spojíte těžké ocelové hřídele se správně dimenzovanými hydraulickými pohony, průmyslový výkon bude ohromující. Týmy hlubinných základů běžně jezdí s těmito systémy do hloubek přesahujících 130 stop, aby lokalizovaly kompetentní nosné vrstvy. V těchto vysokokapacitních scénářích může jediná vícešroubovicová pilota unést extrémní zatížení základů až 320 kipů (320 000 liber). To splňuje požadavky vícepodlažních konstrukcí, masivních solárních panelů a těžkých podpěr potrubí.
Selhání projektu jen zřídka pramení ze samotných spirálových pilot. Téměř vždy jsou výsledkem nesprávného strojního vybavení nebo špatných monitorovacích postupů. Musíte specifikovat přesné vybavení požadované pro vaše konkrétní podmínky na místě.
Běžné selhání implementace zahrnuje použití poddimenzovaného nosného zařízení. Dodavatelé mohou například připojit hlavu pohonu s vysokým točivým momentem k lehkému smyku. Hnací motor může mít rotační sílu, ale smykové řízení postrádá fyzickou hmotnost, aby poskytlo adekvátní přítlak. Když stroj tlačí dolů, zvedne se ze země místo toho, aby hromadu vezl. Tento nedostatek tlaku davu způsobuje rotaci spirálových desek na místě. Výsledkem je narušení půdy spíše než čistá penetrace, což zcela zničí nosnost základu.
Nejlepší praxe: Vždy zajistěte, aby provozní hmotnost nosného stroje výrazně překračovala požadovanou sílu směrem dolů.
Mechanické odhady zcela znehodnocují předpoklady inženýrského zatížení. Pro ověření kapacity se nemůžete spoléhat na vizuální pozorování nebo jednoduché hydraulické tlakoměry. Musíte zajistit, aby vaši dodavatelé nebo poskytovatelé pronájmu vybavení dodali vysokokapacitní digitální indikátory točivého momentu. Tyto digitální snímače zatížení jsou umístěny přímo v hnací lince.
Častá chyba: Používání zastaralých nebo nekalibrovaných snímačů točivého momentu. Musíte vyžadovat dokumentaci prokazující, že digitální indikátory prošly přísnou roční kalibrací. Přesná data jsou jedinou věcí, která stojí mezi ověřeným základem a poruchou konstrukce.
Vaše cesta k výběru vybavení začíná geotechnickými daty. Zmapujte geotechnické půdní protokoly vašeho webu podle požadavků na zatížení vašeho statika. Tento výpočet určuje potřebnou stopu-libry instalačního momentu. Jakmile znáte cílový točivý moment, můžete jasně definovat požadovanou třídu hnacího motoru. Nakonec tento hnací motor přizpůsobte nosnému stroji, který je dostatečně těžký, aby bezpečně stabilizoval provoz. Dodržování této kritické sekvence zabraňuje zpožděním na místě a zajišťuje technickou shodu.
Rotační hydraulický pohon není univerzální náhradou za všechny metodiky hlubinného zakládání. Nemůžete jej použít k proražení pevného skalního podloží nebo ke stabilizaci konstrukcí vyžadujících masivní výtlak betonu. Představuje však definitivní řešení pro projekty omezené stísněnými prostory, přísnými limity vibrací a agresivními časovými osami výstavby.
Pochopením mechanické reality montáže založené na krouticím momentu můžete obejít zpoždění vytvrzování betonu a rizika nárazových rázových vln. Respektujte jeho omezení v hustých mělkých vrstvách, přizpůsobte svůj nosný stroj vašim požadavkům na krouticí moment a nařiďte digitální kalibraci. Vedoucí projektů, kteří dodržují tyto pokyny, mohou spolehlivě urychlit plány výstavby, aniž by kdy ohrozili strukturální integritu nebo průmyslové standardy.
Odpověď: Typická rychlost posunu je asi 2 stopy za minutu při 6–10 otáčkách za minutu. Tato vysoká účinnost znamená, že standardní 50stopá spirálová pilota může být často plně instalována, zkontrolována na vyrovnání a připravena k zatížení za méně než jednu hodinu.
A: Ano. Protože systém využívá ostré nosné desky k přímému řezání zmrzlou půdou, snadno přenáší strukturální zatížení pod hranici mrazu. Vzhledem k tomu, že nevyžaduje ošetřování betonu, posádky jej široce používají při teplotách pod nulou.
Odpověď: Kapacita je určena pomocí stanoveného inženýrského vztahu mezi kroutícím momentem instalace a konečnou únosností půdy. Zařízení měří tento točivý moment nepřetržitě v reálném čase pomocí in-line digitálních indikátorů.
Odpověď: Úplně se přizpůsobí vašemu projektu. Nízkokapacitní kotvy se snadno instalují pomocí ručních nástrojů nebo lehkých smykem řízených pohonů. Těžké komerční piloty však vyžadují masivní rypadla o hmotnosti 50 000 liber, aby vytvořily potřebný přítlak a hydraulický průtok.
